ANALISADOR ESPECTRO TUNER PHILIPS UV933

MAIS UMA MONTAGEM , UM ANALISADOR DE
ESPECTRO COM TUNER DE TV PHILIPS UV933
CIS SA602 , CA3089 , TL074 , LM324 , MAX660 , ETC...

VISTA DOS AJUSTES DE SPAN , GAIN , VARREDURA
CENTRAL , LEDS INDICADORES LO-HI POWER E
CONECTORES X - Y PARA ENTRADA DO
OSCILOSCOPIO

  VISTA DO LADO DA SOLDA
ALGUMAS ADAPTAÇÕES FEITAS POR MIN
NO OSCILADOR LOCAL , FILTRO SAW E TUNER
PHILIPS UV933 - VHF-UHV COM FI EM 44MHZ

  MANUAL DA MONTAGEM DO ESPECTRO CEDIDA
PELO AUTOR PE0GK - GERRIT KOOPS
OBTIDA NA WEB VIA GOOGLE

ALGO DE "ESPURIOS"... RSRSRS

HAYONIK USB NEO 200

CAIXA MULTIUSO NACIONAL MARCA HAYONIK

MODELO USB NEO 200 ENTRADA PARA GUITARRA VIOLÃO , TECLADO , LINHA , USB , 110-220V SELECIONÁVEL E CORTE DO TWEETER SELECIONÁVEL

VISTA DO PAINEL

 VISTA DO SPEAKER OUT 8 OHMS MIN

VISTA DA PLACA PRINCIPAL

 VISTA DO LADO DA SOLDA

SHADOW MEN

CUIDADO !!! ELE PODE ESTAR POR AI...

ORANGE CRUSH 30R

VISTA INTERNA DO AMPLIFICADOR GUITARRA

COMBO MARCA ORANGE MODELO CRUSH 30R

VISTA DO CI DE SAIDA DE SOM

ALGUEM "TATTOO" O NOME DELE NO

DISSIPADOR DE CALOR...LM3886TF

RETIRADA DA PLACA PRINCIPAL

PAINEL FRONTAL

PLACA PRINCIPAL

VISTA DO LADO DA SOLDA (BOTTOM SIDE)

PEAVEY E5150 II

VISTA INTERNA DO CABEÇOTE PEAVEY E5150 II

RESIDUOS DE LIQUIDOS NA PLACA !!!

DEPOIS DE UM "TRABALHO DE BASE" A PCI

ESTA PRONTA E NOVINHA !!!

VISTA DA PLACA PRINCIPAL

VISTA DO GABINETE TODO LIMPO

NUMERO DE SERIE

ESTE EQUIPO PERTENCE AO AMIGO MUSICO

E PRODUTOR ESTEFAN FERREIRA

RANDALL NUNO BETTENCOURT

CABEÇOTE VALVULADO MARCA RANDALL

MODELO NUNO BETTENCOURT

COM TRES CANAIS : CLEAN , OVERDRIVE E SOLO

VISTA DOS CANAIS E OLHA O VU !!!

VISTA INTERNA DO EQUIPO

TABLET BRIGHT

VISTA DA PCI DO TABLET BRIGHT 9"

ESTE EQUIPO NÃO CARREGAVA A BATERIA

FONTE FICAVA PISCANDO O LED VERDE

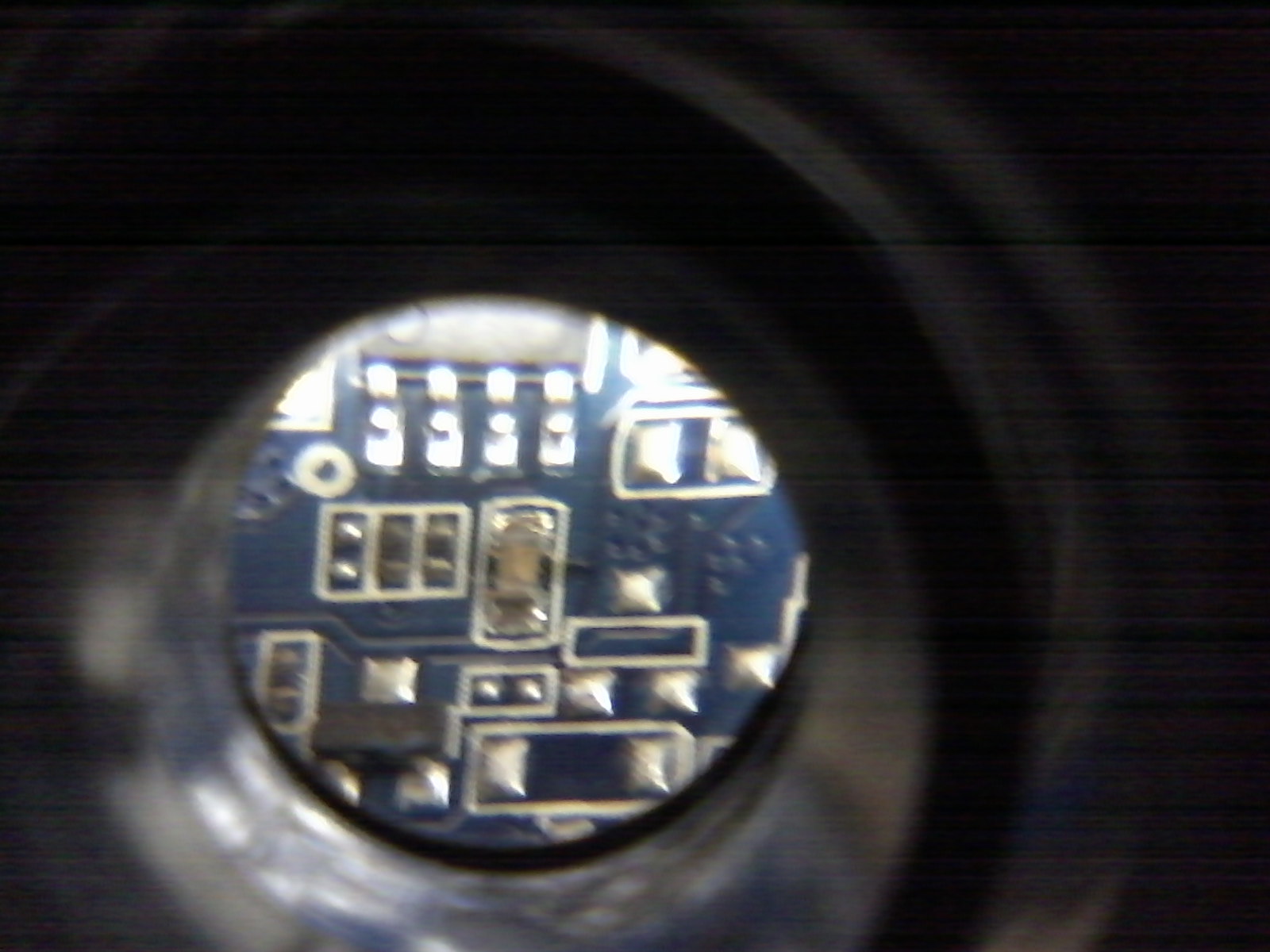

VISTA COM USO DE UMA LUPA O COMPONENTE

"DEFEITUOSO"

OLHA QUE PEQUENO O "MALVADO"

COM USO DA LUPA

RETIRADA DO CAPACITOR CHIP CERAMICO

SOLDAGEM DO NOVO CHIP!!!

MONTAGEM TOTAL DO TABLET

BATERIA DE  LIPO - 3,7V 4AH

FUNCIONANDO!!!

LAUNCH BOX ZT LB02

AMPLIFICADOR DE GUITARRA ZT

MODELO LB02 FEITO NA CALIFORNIA-EUA

ESTE PERTENCE AO GUITARRISTA GENNARO GULLER

110-220 SELECIONAVEL,SAIDA SPEAKER OUT

PHONES OUT COM AJUSTE DE NIVEL

CHAVE JOTO PARA CORTAR SPEAKER INTERNO

ENTRADA AUXILIAR (AUDIO EXTERNO - LINHA)

"ABRINDO A LANCHEIRA"

VISTA DO ALTO-FALANTE , TRANSFORMADOR

PLACA COM OS POTENCIOMETROS E O

CIRCUITO DE EQUALIZAÇÃO E DSP!!!

(CHIP COM RESINA)

VISTA DA PCI (BOTTOM SIDE)  FONTE E

 SAIDA DE SOM COM CI "PARRUDÃO"

MODULO SAMSON XP115A

VISTA DO MODULO DA CAIXA BI-AMP SAMSON

MODELO XP115A , COM FONTE SELECIONAVEL

ATRAVES DE JUMP (DOBRADOR) 110-220 VOLTS

FONTE CHAVEADA E SAIDAS DE SOM COM

CI INDEPENDENTES PARA O WOOFER E TWEETER

VISTA DE BAIXO DA PCI , SEM COMPONENTES!!!

BEATLES COMPACT BRASIL

COMPACTO NACIONAL , ORIGINAL DO PROF. OSVALDO

LISTA DE TODOS OS COMPACTOS LANÇADOS

NO BRASIL PELA EMI ODEON

LADO A

LADO B

CONECTOR POWER CEL LG C299 QUAD CHIP

RETIRADA DO CONECTOR MINI USB

VISTA DO CONECTOR E SEU "TAMANHO"

CONECTOR NOVO

COMPARAÇÃO "IDÊNTICOS!!!"

VISTA DE FRENTE DO CONECTOR NOVO.

ENCAIXE PERFEITO , PRONTO PARA O "REBALLING"

SOLDAGEM PERFEITA!!!

FUNCIONANDO !!!
